CUDA C++ Best Practices Guide Notes 2

原文地址：https://docs.nvidia.com/cuda/cuda-c-best-practices-guide/

10. *内存优化

内存优化是 CUDA 程序性能优化中的最关键部分。目标是通过最大化内存带宽以最大化地使用硬件。为了最大化带宽，应尽可能使用更多的快速内存，并减少对慢速访问内存的使用。

10.1. Host 和 Device 之间的数据传输

  1. 带宽差异的背景
    • GPU 内部显存带宽：GPU 芯片与其显存（Device Memory，即 VRAM）之间的数据传输速度非常快，例如 Tesla V100 可达 898 GB/s。
    • 主机与设备之间的带宽：CPU 主机内存（Host Memory）和 GPU 显存之间通过 PCIe 总线连接，带宽相对较低，例如 PCIe x16 Gen3 只有 16 GB/s。
    • 可以把 GPU 内部显存想象成一个高速公路，而主机与 GPU 之间的 PCIe 总线则是一条窄路。数据在 GPU 内部流动很快，但一旦需要在 CPU 和 GPU 之间搬运数据，就会成为性能瓶颈。
  2. 核心建议：最小化数据传输
    • 即使某些计算在 GPU 上运行并不比在 CPU 上快（甚至可能更慢），也应该尽量让它们在 GPU 上执行，以避免频繁的数据传输开销。
    • 因为数据传输的时间成本可能远大于计算本身的时间成本。
  3. 中间数据应留在设备上
    • 中间结果（临时变量、中间计算数据）应该直接在 GPU 显存中创建、使用和销毁，不要传回主机内存。
    • 只有最终需要的结果才需要传回主机。
  4. 批量传输优于多次小传输
    • 每次数据传输都有固定的启动开销（overhead），比如初始化传输、发送指令等。
    • 多次小传输会累积这些开销，效率很低。
    • 应该将多个小数据打包成一个大块一次性传输，即使需要额外的打包/解包操作。
  5. 使用页锁定内存（Pinned Memory）提升带宽

10.1.1 页锁定内存

为了消除数据传输的开销，CUDA 提供了 Pinned Memory（页锁定内存）机制。通过将一部分主机内存固定在物理 RAM 中，防止操作系统将其作为虚拟内存换出到磁盘，从而实现 Host 和 Device 之间的高带宽数据传输。这相当于一种用户可控的内存锁定机制。

Page-locked（锁页）或 Pinned（固定）Memory 可以实现 Host 和 Device 之间的最大传输带宽。Pinned Memory 是一种特殊的 Host Memory，其物理地址被锁定，不会被操作系统交换到磁盘。Pinned Memory 物理上位于主机（Host）的 RAM 中，具有以下两个核心优势：

  1. 更高的带宽：Pinned Memory 可以通过 DMA（Direct Memory Access，直接内存访问） 直接与 Device Memory 进行数据传输，省去了中间拷贝步骤，减少了内存复制开销。而普通内存在传输前需要先拷贝到临时的页锁定缓冲区。
  2. 说白了，就是Pinned Memory的话，DMA直接搬运数据，带宽高。
  3. 更低的延迟：由于 Pinned Memory 的物理地址固定，GPU 的 DMA 控制器可以直接访问该内存区域，无需等待额外的拷贝操作，因此数据传输的延迟更低。
  4. 也是DMA，也是直接搬运，如果普通CPU到GPU，系统会先把这段内存搬到一个临时的Pinned Buffer，再通过DMA搬运到GPU，所以多花时间。直接使用Pinned Memory省略的是这部分的耗时。

总结就是通过DMA复制Pinned memory实现更高带宽和更低延迟的复制。

Pinned Memory 是通过 Runtime API 中的cudaHostAlloc()函数分配的。CUDA 示例程序bandwidthTest展示了如何使用这些函数以及如何测量内存传输性能。

对于已经预先分配的系统内存区域（Host Memory），可以使用cudaHostRegister()动态地将其固定住，而无需分配单独的缓冲区并将数据复制到其中。

Pinned Memory 不应被过度使用。过度使用可能会降低整体系统性能，因为 Pinned Memory 是一种稀缺资源，但很难提前知道多少才算过多。此外，与大多数常规系统内存分配相比，固定系统内存是一项开销较大的操作，因此与所有优化一样，应测试应用程序及其运行的系统以确定最佳性能参数。

另外，一般情况下Pinned Memory有主机和设备两个地址，主机就是

10.1.2. 异步传输与计算的重叠

一些背景知识，GPU 具备同时进行数据拷贝和计算的硬件能力：

  • Copy Engine：负责 Host ↔ Device 数据传输
  • SMs（流式多处理器）：负责执行 kernel 计算

两者是独立的硬件单元，可以并行工作。

使用cudaMemcpyAsync()可以异步传输数据，控制权会立即返回主机线程，从而允许数据传输与CPU计算重叠。异步的复制需要pinned meomory（否则会回退成隐式的同步拷贝，CPU 会阻塞一段时间（拷贝到临时缓冲区）），以及一个额外的参数stream id，stream就是设备上按顺序执行的一系列操作序列。不同流中的操作可以交错执行，在某些情况下甚至可以重叠执行。这个特性可以用来隐藏数据传输延迟、提高GPU利用率。

这里有一个例子Asynchronous and Overlapping Transfers with Computation：

计算和数据传输的重叠
cudaMemcpyAsync(a_d, a_h, size, cudaMemcpyHostToDevice, 0);
Kernel<<<Grid, Block>>>(a_d);
cpuFunction();

例如，在执行MemcpyAsync()之后，控制权立即返回给 Host 线程，由于 Kernel 也使用 Default Stream，二者使用的stream相同，所以 Kernel 会在数据复制之后执行，因此，不需要显式地同步。因为 Kernel 的启动也是异步的，因此Kernel也会将控制权返回给 Host 线程，然后cpuFunction()开始执行，这里，CPU的计算与GPU的复制、计算重叠了。

这个例子中，数据传输和 Kernel 执行是按顺序执行的。在能够并发复制和计算的设备上，还可以将设备的 Kernel 执行与 Host 和 Device 之间的数据传输重叠。设备是否具有此功能由cudaDeviceProp结构的asyncEngineCount字段指示（或列在 DeviceQuery CUDA Sample 的输出中）。这个功能要求是 Pinned Memory 并且数据传输和 Kernel 需要使用不同的、非默认的 Stream。（之所以需要非默认的 Stream，是因为 Default Stream 是独占的，只有在先前所有 Stream 中的调用完成后，Default Stream 中的操作才能开始，第 8 章提到过。）

就是非默认的 Stream 之间可以并行。这个在实践中是基础，这个文档里面说得有点绕，不过也很全面。

并发复制和计算
cudaStreamCreate(&Stream1);
cudaStreamCreate(&Stream2);
cudaMemcpyAsync(a_d, a_h, size, cudaMemcpyHostToDevice, Stream1);
Kernel<<<Grid, Block, 0, Stream2>>>(otherData_d);

复制和计算使用了不同的stream，是并发的。Copy engine和SMs的存在提供了GPU计算和复制并行的可能。

顺序复制和计算
cudaMemcpy(a_d, a_h, N*sizeof(float), dir);
Kernel<<<N/nThreads, nThreads>>>(a_d);

一个大数组，使用阻塞的复制，复制和计算串行。那么如何优化呢？把数据分块，让复制和计算重叠。

即使用异步复制。

分块并发复制和计算

什么意思呢？因为CUDA

size = N * sizeof(float) / nStreams;
for (i = 0; i < nStreams; i++) {
  offset = i * N / nStreams;
  cudaMemcpyAsync(a_d + offset, a_h + offset, size, dir, Stream[i]);
  Kernel<<<N / (nThreads * nStreams), nThreads, 0, Stream[i]>>>(a_d + offset);
}

为什么可以通过分块加速呢？原因是GPU有独立的数据拷贝引擎（Copy Engine），因此数据的拷贝和计算（SM负责核函数的执行），在硬件层面上可以同时进行，互不阻塞。

再假设数据和计算任务可以分块处理，即数据之间互不影响，那么就可以采用多stream并发，分块传输、分块计算，这样每一块的计算与下一块的数据传输自然可以实现高度重叠。

上述代码展示了如何将传输和执行核函数分解为 $nStreams$ 个阶段。其中，假设 $N$ 能被 $nThreads \times nStreams$ 整除，即把要处理的$N$个数据，平均分给$nStreams$个 Stream，每个 Stream 要处理的数据数量为：

$$ Elements \ processed \ by \ every \ Stream = \frac{N}{nStreams} $$

而每个 Stream 中的数据又被划分成若干 block，每个 block 包含的线程数为$n Threads$，每个线程处理一个数据，block 的数量乘以线程的数量即每个 Stream 要处理的数据数量：

$$ Elements \ processed \ by \ every \ Stream = \frac{N}{nStreams} = Block \ number \times nThreads $$

由此 block 的数量应该为：

$$ Block \ number = \frac{\frac{N}{nStreams}}{nThreads}= \frac{N}{nThreads \times nStreams} $$

所以上述代码中Kernel的gridSize是N / (nThreads * nStreams)，代表一个 grid 里面有N / (nThreads * nStreams)个 block。

由于每一个 Stream 内的操作是顺序执行的，因此在各自 Stream 中的数据传输完成之前，kernel 不会启动（复制和 kernel 函数使用同一个Stream[i]），但是不同 Stream 之间的复制和 kernel 函数执行是可以并行的，效果见下图：

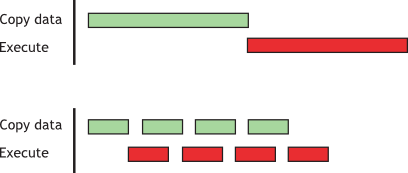

图1：复制和kernel执行的时间线比较 图 1：复制和 Kernel 执行的时间线比较

上面是顺序复制和执行，下面是并发复制和执行，可以看到并发执行的时候，第一个绿色（Stream[0]的复制）和第一个红色（Stream[0]的 kernel 函数执行）是并行的，但是第二个绿色（Stream[1]的复制）和第一红色是并行的，从而提高了利用率，节省了时间。

对于这个示例，假设数据传输时间和内核执行时间相当。在这种情况下，当执行时间（$tE$）超过传输时间（$tT$）时，分阶段版本的总体时间估计为 $tE + \frac{tT}{nStreams}$，而顺序版本的总体时间估计为 $tE + tT$。如果传输时间超过执行时间，则总体时间的估计为 $tT + \frac{tE}{nStreams}$。

另外，有“单个复制引擎（copy engine）” 的 GPU 可以执行一次异步数据传输并执行 kernel，而具有两个复制引擎的 GPU 可以同时执行一次从 Host 到 Device 的异步数据传输、一次从 Device 到 Host 的异步数据传输以及执行 kernel。GPU 上的复制引擎数量由cudaDeviceProp结构中的asyncEngineCount字段给出，也可以在DeviceQuery CUDA 示例的输出中查看。另外，在 Default Stream 上的 Blocking transfer （cudaMemcpy()）是不能与 computation overlap 的，还记得么？Default Stream 是独占的。

10.1.3. 零拷贝

零拷贝允许 GPU 线程直接访问 Host 内存。为此，它需要映射的 Pinned Memory。如果 GPU 是集成的（即 CUDA 设备属性中integrated为 1），则映射的 Pinned Memory 始终会带来性能提升，因为集成 GPU 和 CPU 内存在物理上是相同的，从而避免了多余的复制。在独立的 GPU 上，映射的 Pinned Memory 应仅被读取或者写入一次，并且读取和写入该内存的全局加载和存储操作应该是合并的。零拷贝可以替代 Stream 的使用，因为 Kernel 发起的数据传输会自动与 Kernel 的执行重叠，而无需设置和确定最优 Stream 的开销。

所谓零拷贝就是可以让GPU上的线程直接访问主机内存。怎么做到呢？就是在主机内存上分配pinned memory，并且映射到gpu。映射的前提是主机内存锁定，不然换页之后白映射了。这样，GPU就可能直接访问主机内存上的数据了。

  • 对于集成式GPU，因为CPU和GPU使用的是同一块物理内存，所以这么做能够节省多余的内存复制。这就是真正的零拷贝！
  • 对于独立式GPU，GPU和CPU使用的是两块物理内存，映射的pinned memory只是让gpu可以远程“访问”主机内存，但是速度受到PCIe/NVLINK上限，通过比拷贝到显存再计算要慢，除非是那种只读一次、写一次，没有办法提前搬运的情况。
    • 这个和普通的pinned还不一样，普通的pinned，GPU通过DMA直接实现对主机内存更高带宽、更低延迟的数据“拷贝”，仅仅是拷贝。
    • 但是map之后，这段主机内存还被映射到了GPU的虚拟空间，相当于直接访问了，不复制，不搬运数据，走的是PCIe总线。
    • 这么看来，如果独立式GPU的情况，在主机内存有一大块数据，但是只需要修改其中的一小部分的话，mapped pinned memory（零拷贝）更合适，不用全部复制。如果还是需要大规模处理，还是用普通pinned然后复制好。
    • 对于集成式GPU，比如某一个feature，每次在CPU写入，然后模型只读取一次，显然适合pinned memory。如果写写一次，然后多次读，更适合h2d，拷贝到device里面，这样每次读最快。

零拷贝可以替代stream，因为kernel直接访问主机的内存了，访问和计算是同时发生的，没必要分配stream安排复制再计算了，直接就原地搞定了。

零拷贝的使用
float *a_h, *a_map;
...
cudaGetDeviceProperties(&prop, 0);
if (!prop.canMapHostMemory)
    exit(0);
cudaSetDeviceFlags(cudaDeviceMapHost);
cudaHostAlloc(&a_h, nBytes, cudaHostAllocMapped);
cudaHostGetDevicePointer(&a_map, a_h, 0);
Kernel<<<GridSize, BlockSize>>>(a_map);

上述代码中，使用cudaGetDeviceProperties()返回的结构中的canMapHostMemory 字段来检查设备是否支持将 Host 内存映射到设备的地址空间。通过调用cudaSetDeviceFlags()并传入cudaDeviceMapHost，可以启用页锁定内存映射。需要注意的是，cudaSetDeviceFlags()必须在设置设备或进行需要状态的 CUDA 调用之前调用（即基本上在创建上下文之前）。使用cudaHostAlloc()分配页锁定的映射 Host 内存，并通过cudaHostGetDevicePointer()函数获取映射的设备地址空间指针。在零拷贝 Host 代码中，Kernel()可以使用指针a_map引用映射的固定 Host 内存，就像a_map指向设备内存中的位置一样。

项目中零拷贝位于业务上游，业务直接使用了上游提供的地址，对于业务自身而言，不需要关心零拷贝的存在，只是换了一个地方访问复制数据。

这个如何理解？

映射的固定 Host 内存允许你在避免使用 CUDA 流的情况下，将 CPU-GPU 内存传输与计算重叠。但由于对此类内存区域的任何重复访问都会导致重复的 CPU-GPU 传输，因此可以考虑在 Device 内存中创建第二个区域，手动缓存之前读取的 Host 内存数据。

面试这么说：

场景：在集成式GPU上，GPU和CPU共享系统内存，没有独立显存。 原理：这时候零拷贝（使用mapped pinned memory）可以让GPU kernel直接访问主机内存，实现真正的“原地访问”，没有任何实际的数据传输。 横向对比：如果额外执行一次主机到设备的memcpy,其实还是在同一块物理内存上多走了一次冗余拷贝，效率反而低了。 总结：因此，在集成式GPU上，推荐使用零拷贝实现带宽极限的数据访问。

就这样了，不然感觉越说越不明白，简单一点。

10.1.4. 统一虚拟地址

计算能力 2.0 及更高版本的设备在 64 位 Linux 和 Windows 上支持一种称为统一虚拟地址空间（Unified Virtual Addressing, UVA）的特殊寻址模式。在 UVA 下，Host Memory 和所有已安装支持设备的内存共享一个单一的虚拟地址空间。主机内存和设备内存在同一个地址空间里面。

在 UVA 之前，应用程序必须跟踪哪些指针指向 Device Memory（以及哪个设备），哪些指针指向 Host Memory，这需要为每个指针单独存储元数据（或在程序中硬编码信息）。而在 UVA 下，通过使用cudaPointerGetAttributes()检查指针的值，可以简单地确定指针指向的物理内存空间。

UVA之前，就是程序员手动记录，之后通过cudaPointerGetAttributs()查询就行

在 UVA 下，使用cudaHostAlloc()分配的固定 Host Memory 将具有相同的 Host 和 Device 指针，因此无需为此类分配调用cudaHostGetDevicePointer()。然而，通过cudaHostRegister()事后固定的 Host Memory 分配将继续具有与 Host 指针不同的 Device 指针，因此在这种情况下仍然需要调用cudaHostGetDevicePointer()。

*这文档有点旧了，我使用3080验证，发现cudaHostAlloc、cudaHostRegister 还是 mapped pinned，主机地址和设备地址完全相同，kernel随便直接访问，零拷贝，行为一致

UVA 还是在支持的配置中启用点对点（Peer-to-Peer, P2P）数据传输的必要前提条件，P2P 允许数据直接通过 PCIe 总线或 NVLink 在支持的 GPU 之间传输，而无需经过 Host Memory。

10.2. Device 内存空间

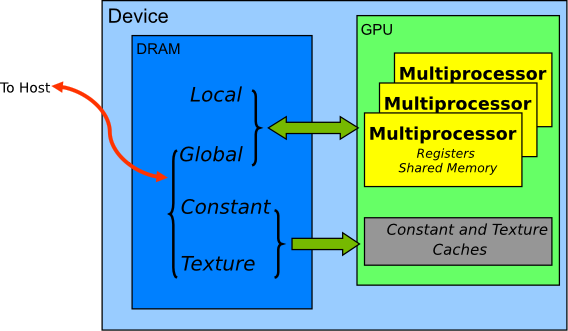

图2：CUDA上的内存空间 图 2：CUDA 上的内存空间

这样描述这张图片：

GPU有多层次、分用途的多种内存类型，有大容量低速的DRAM，有小容量高速的寄存器和块内共享内存，结合constant和texture达成高效并行。

Device（设备）部分分为片外显存（DRAM）和GPU（其中SM），它们共同组成了GPU的完整内存体系。

DRAM

  • DRAM是GPU的物理显存（比如24GB GDDR6X），存放绝大部分大块数据，所有的GPU计算核心都可以共享访问。
  • DRAM里面按照访问特性和用途区分为：
    • Global Memory：最大空间，读写都可以，GPU中的所有线程以及host都可以访问，和host之间可以相互拷贝数据。
    • Local Memory：每个线程私有的内存，实际上放在显存里（），比如溢出寄存器的时候，就会用到local memory。
    • Constant Memory：只读空间，所有线程都可以访问，适合存参数和常量。共享一份，全局可见。
    • Texture Memory：专为纹理采样优化的只读空间，有硬件换存、插值、电源优化。适合图片、体渲染等场景。

GPU（Multiprocessor，SM）

  • GPU由大量的SM组成，是实际跑kernel指令的地方
  • 每个SM划分为
    • Registers，每个线程独占，速度最快。
    • Shared Memory，同一个block内线程共享的快速片上内存，做线程间通信、换存。
  • 此外，每个SM有：
    • Constant and Texture Caches，针对Constant/Texture Memory加速访问做的专用硬件换存，缓解多SM并发只读时的带宽瓶颈

CUDA 设备使用多个内存空间（指GPU的几种不同的内存，和前面的地址空间不一样），这些内存空间具有不同的特性，反映了它们在 CUDA 应用程序中的不同用途。

在这些不同的存储空间中，Global Memory 是最丰富的。global、local 和 texture 内存的访问延迟最大，其次是 constant Memory、shared Memory 和 regiter file。

MemoryLocation on/off chipCachedAccessScopeLifetime
RegisterOnn/aR/W1 threadThread
LocalOffYes1R/W1 threadThread
SharedOnn/aR/WAll threads in BlockBlock
GloalOff2R/WAll threads + HostHost allocation
ConstantOffYesRAll threads + HostHost allocation
TextureOffYesRAll threads + HostHost allocation

在纹理访问的情况下，如果纹理引用绑定到全局内存中的线性数组，则设备代码可以写入底层数组。绑定到 CUDA 阵列的纹理引用可以通过将曲面绑定到相同的底层 CUDA 阵列存储来通过曲面写入操作写入）。应避免在同一内核启动中写入纹理的底层全局内存数组时读取纹理，因为纹理缓存是只读的，在修改相关全局内存时不会失效。

10.2.1. 对全局内存的合并访问

合并（coalescing）全局内存访问是非常重要的性能考虑因素。一个warp（线程束，含有32个线程）中的线程对全局内存的读取和写入，会被设备自动合并为尽可能少的事务。

确保全局内存访问尽可能合并。

对于计算能力（Compute Capability）大于等于 6.0 的设备（3080是8.6），一句话概括：

Warp（线程束，含有32个线程） 中每个线程的全局内存的并发访问，会被GPU合并成若干个32字节的事务（transaction），事务的总数正好能够覆盖线程束里所有线程要用到的数据。

这确保了全局内存访问带宽的最大利用率。同一个线程束中的访问越集中、越对齐，事务的数量越少、效率越高。

当然，前提是访问的数据在同一个相邻的32字节对齐区间内，这样才能被合并到同一个事务里面。

说白了，核酸混检。

对于某些设备计算能力 5.2 的能力的设备，可以选择启用全局内存访问的 L1 缓存。如果在这些设备上启用了 L1 缓存，所需的事务数量等于所于的 128 字节对齐段的数量。对于计算能力大于等于 6.0 的设备，L1 缓存是默认启用的。但无论全局加载是否有L1换存，数据访问的最小单元都是32字节。

在配备了 GDDR 内存的设备上，当 ECC（纠错码）启用时，以合并方式访问内存变得更加重要。分散的访问会增加 ECC 内存传输的开销，尤其在向全局内存写入数据时。

10.2.1.1. 简单的访问模式

在计算能力大于等于 6.0 的设备上最简单的合并可以这样实现：一个 Warp 中的第 k 个线程访问 以 32 字节对齐的数组中的第 k 个字。不需要 Warp 中的所有线程都单独访问（这样会有32次访存，实际以 Warp 为单位，合并访问，可以节约）。

例如，如果一个 Warp 中的线程访问相邻的 4 字节（k是4）的字（例如相邻的 float 值，4 字节），那么就需要 4 次 32 字节对齐的、合并的事务。因为一个 Warp 中共 32 个线程，所以对于整个 Warp 而言，实际要访问一段 128 字节的内存，而一次事务访问32字节，因此需要4次事务，图 3 展示了这种访问模式。

图3：合并访问 图 3：合并访问 图中0、384单位是字节

同样，如果k是8，即线程束中的线程需要8字节，那么总共需要访问256字节内容，一次事务32字节，所以需要256/32=8次。一个线程束中32个线程，一次事务访问数据最小单元是32字节，便于计算的巧合。

如果从 4 个 32 字节段中的任何一个段中只请求了部分字（例如，如果多个线程访问了同一个字，或者某些线程没有参与访问），仍然会获取整个段。此外，如果 Warp 中的线程的访问在 4 个段内或跨段进行了重新排列，对于计算能力 6.0 或更高的设备，仍然只会执行 4 个 32 字节事务。

10.2.1.2 顺序但是非对齐的访问模式

如果 Warp 中的线程顺序访问内存，但内存地址没有和 32 字节段对齐，则会请求 5 个 32 字节段。

图4：非对齐的顺序地址，跨越5个32字节段 图 4：非对齐的顺序地址，跨越 5 个 32 字节段

箭头整体偏移了，可以看到最左边和最右边的箭头表示访问的地址没有32字节对齐

通过 CUDA Runtime API（例如cudaMalloc()）分配的内存保证至少对齐到 256 字节。因此，选择合理的线程块大小（例如 Warp 大小的倍数，即当前 GPU 上的 32），有助于确保 Warp 的内存访问正确对齐。（例如，考虑如果线程块大小不是 Warp 大小的倍数，第二个、第三个及后续线程块访问的内存地址会发生什么情况。）

10.2.1.3. 未对齐访问的影响

使用一个简单的复制 Kernel 为例：

展示未对齐访问的复制 Kernel
__global__ void offsetCopy(float *odata, float* idata, int offset)
{
    int xid = BlockIdx.x * BlockDim.x + threadIdx.x + offset;
    odata[xid] = idata[xid];
}

在上述代码中，数据从输入数据idata复制到输出数组odata，两者都存在于 global meomry 中。kernel 在 Host 代码中的一个循环中执行，循环中参数offset从 0 变化到 32，以 NVIDIA Tesla V100 为例，不同偏移量下复制的有效带宽如下：

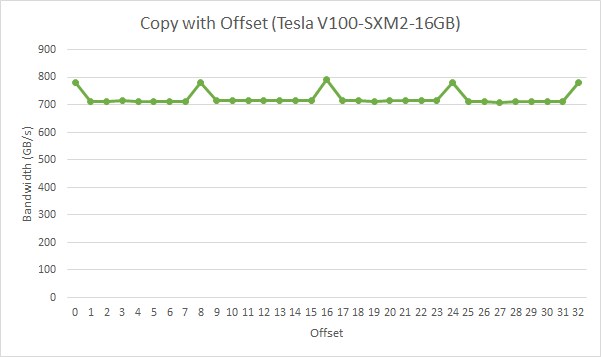

图5：offsetCopy的性能 图 5：offsetCopy 的性能

即没有偏移量或偏移量为 8 的倍数的全局内存访问会导致 4 个 32 字节事务，带宽约为 790GB/s。否则，每个 Warp 会加载 5 个 32 字节事务，带宽约为无偏移量的$\frac{4}{5}$。

即未对齐访问会增加内存事务的数量，代之带宽浪费和性能下降。

说实话，我自己做了个实验，这个现象并没有复现。

10.2.1.4. 跨步访问

在上面的例子中，顺序但是未对齐的访问情况下，使用缓存有助于提高性能。然而，对于非单位步长访问，情况可能不同，而这种情况在处理多维数据或者矩阵时很常见。下面是展示非单位步长数据复制的代码，该 Kernel 函数以步长stride为单位将数据从idata复制到odata。

展示非单位步长数据复制的 Kernel
__global__ void strideCopy(float *odata, float* idata, int stride)
{
    int xid = (BlockIdx.x*BlockDim.x + threadIdx.x)*stride;
    odata[xid] = idata[xid];
}

图 6 展示了这种情况，本例中，Warp 中的线程以步长 2 访问内存。这种行为导致在 Tesla V100 上每个 Warp 加载 8 个 L2 缓存段。

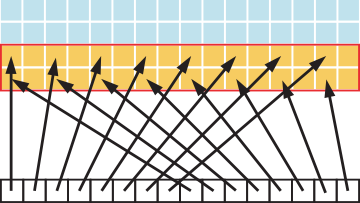

图6：相邻线程以2为步长访问内存 图 6：相邻线程以 2 为步长访问内存

步长为 2 导致 50%的加载/存储效率，因为事务中的一半元素没有被使用，代表了带宽的浪费。随着步长的增加，有效带宽会进一步降低，直到每个 Warp 中的 32 个线程都需要加载 32 个 32 字节段。

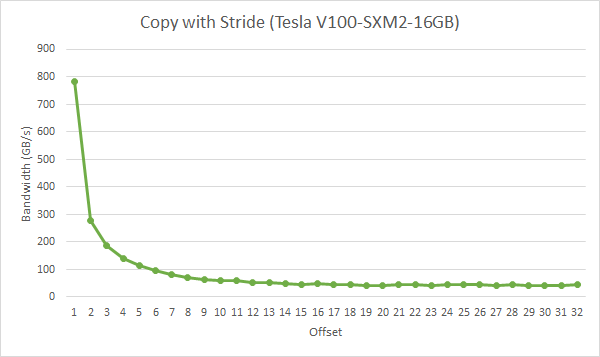

图7：非单位步长数据复制的性能 图 7：非单位步长数据复制的性能

如图 7 中所示，应尽可能避免非单位步长的全局内存访问。实现这一点的一种方法是利用共享内存，这将在下一节中讨论。

人话，比如还是一个线程束里面的线程访问4字节的数据。如果是相邻的，那么4次事务就足够了。但如果步长为2，那么就需要8次事务，因为每次事务里面只有一半的数据会被使用，效率就是50%。如果步长是32，则32个字节里面只有一个4字节的元素会被用到，效率是1/32。

10.2.2. L2 缓存

CUDA 11.0 之后设备可以操作 L2 缓存。因为 L2 是 On-Chip 的，所以它能提供更高的带宽和更低的延迟来访问全局内存。

10.2.2.1. L2 缓存访问窗口

当一个 CUDA Kernel 不断访问全局内存的同一个区域时，这些数据可以被认为是持久的（Persisting）。而如果数据只被访问了一次，那么这些数据就是流式的（Streaming）。L2 缓存的一部分区域可以被预留出来（Set-aside）用于对全局内存中的数据进行持久访问。如果这部分被留出来的区域没有被使用，其它的访问仍然能够正常的使用它。即相比于普通数据，L2 set aside缓存优先缓存被用户指定的数据。

所以可以让用户告诉CUDA runtime哪些数据需要被频繁访问，帮我尽量把这些数据留在L2预留缓存里面，从而提高效率。

比如现在我有100MB数据，我知道其中10MB会被高频访问，所以如果它们能被优化缓存在L2缓存，肯定会带来性能提升。假设L2缓存大小20MB，用户可指定预留部分10MB，那么我告诉CUDA runtime，把我10MB的热点数据优先缓存到L2的预留空间，那么运行一段时间之后，热点数据会全部被缓存到L2的预留部分，那么访问这些热点数据的时候，效率就会提高很多。

在数据持久保留方面类似 L2 中的 Pinned Memory！ 但又不太一样。L2 set aside缓存是“优先保留热点数据的空间”，没被用满可自动被其它流式数据访问，属于自动管理。pinned memory是主机RAM被物理锁定，完全专用，用户手动管理。

针对持久型访问，L2缓存的预留大小可以在一定范围内调整：

cudaGetDeviceProperties(&prop, Device_id);
// 取最大值
cudaDeviceSetLimit(cudaLimitPersistingL2CacheSize, prop.persistingL2CacheMaxSize); /* Set aside max possible size of L2 cache for persisting accesses */

用户数据如何映射到预留缓存区域，可以通过CUDA流（CUDA stream）或CUDA图kernel节点的访问策略窗口（access policy window）来控制。下面的例子展示了在CUDA流上如何使用访问策略窗口：

cudaStreamAttrValue Stream_attribute;
Stream_attribute.accessPolicyWindow.base_ptr = reinterpret_cast<void*>(ptr);
Stream_attribute.accessPolicyWindow.num_bytes = num_bytes; // 窗口有最大值，不能超过

Stream_attribute.accessPolicyWindow.hitRatio = 1.0;
Stream_attribute.accessPolicyWindow.hitProp = cudaAccessPropertyPersisting;
Stream_attribute.accessPolicyWindow.missProp = cudaAccessPropertyStreaming;

cudaStreamSetAttribute(Stream, cudaStreamAttributeAccessPolicyWindow,
                        &Stream_attribute);

上面是最基础的设置。意思是说，从ptr开始的数据，其中num_bytes字节的数据希望在L2上持久化。访问策略窗口需要hitRaio和num_bytes的值。根据num_bytes参数值和L2缓存的实际大小，需要调整hitRatio参数，以避免L2缓存行的thrashing（反复冲刷、抖动）。

意思是，热点数据比如说10MB，往往大于L2的预留缓存大小，比如3080的3MB。如果仍然设置hitRatio是1，即希望窗口中的10MB数据全部都在L2预留缓存部分持久化，这会导致L2预留部分频繁被新来的热点数据驱逐，抖动严重，效率反而下降。因此需要调整hitRatio。 这时可以将hitRatio设置为一个小于1的值，比方说0.25，就是告诉CUDA runtime，我知道只有2.5MB（10MB*0.25）的数据真有机会驻留L2预留部分，剩下的就当普通缓存流式处理就好了。 这样L2预留区域就只为最热的子集服务，明显减少缓存冲刷、提升即使命中率和整体性能。 当然，这种情况下最佳的hitRatio需要微调。

以3080为例，L2缓存物理大小为5MB，L2持久化最大预留大小为3MB，access policy window size是127MB。为什么access policy window这么大？原因是

  • CUDA在stream/graph访问策略时，需要允许用户为某段“可能很大”的数据定义access window，以支持大区间/多kernel场景。
  • 声明窗口可以很大（比如127MB），但实际能驻留于L2缓存的空间受物理大小和预留上限约束（比如只有3MB），所以大窗口内只有部分“热点”数据能够高效缓存，剩余还是被换出。这方便用户做更加复杂的局部性/滑动窗口/分批访问实验（比如持久化数据窗口可以覆盖1MB、10MB、50MB、100MB，观察这些情况下的性能变化）。
  • 方便调节hitRatio。如果hitRatio调得很小，num_bytes自然变大，所以不能限制得太小。

项目中倒是没用到这个。

所以需要微调hitRatio。

10.2.2.2. 微调访问窗口的命中率

hitRatio参数可以用来指定具有hitProp属性的数据的访问比例。如果hitRatio的值是 0.6，那么全局内存区域 $[ptr \ldots ptr + num_bytes)$中的 60%的内存访问具有持久化属性，40%的内存访问具有流式属性。下面用一个 benchmark 来说明。

为什么不直接减小num_bytes？当然可以！只是在实际大多数场景下，热点数据经常会分布在更大的区间。程序员无法定位，究竟哪些地址才是100%最热的。有时热点本身就会在一个更大的区间内滑动。

官方文档以NVIDA Tesla V100为例，L2大小40MB，L2预留最大30MB。

现在假设我们在全局内存中有1024MB的数据。首先，我们使用cudaDeviceSetLimit()把 L2 缓存中的 30 MB 预留给持久化访问（先最大化预留）。然后，如下图所示，我们指定对于内存区域前freqSize * sizeof(int)字节的访问是持久化的。因此，这些数据将使用 L2 缓存的预留部分。在我们的实验当中，我们将 1024 MB 全局内存中希望被持久化的数据区域的大小从 10 MB 调整到 60 MB，以模拟数据适合或超出可用 L2 预留部分（本例中固定为 30 MB）的各种场景。注意，NVIDIA Tesla A100 GPU 的 L2 缓存总容量是 40 MB。对剩余内存区域剩余数据（即流式数据）的访问仍将被视为正常或流式访问，因此，将使用剩余的 10 MB 非预留部分。

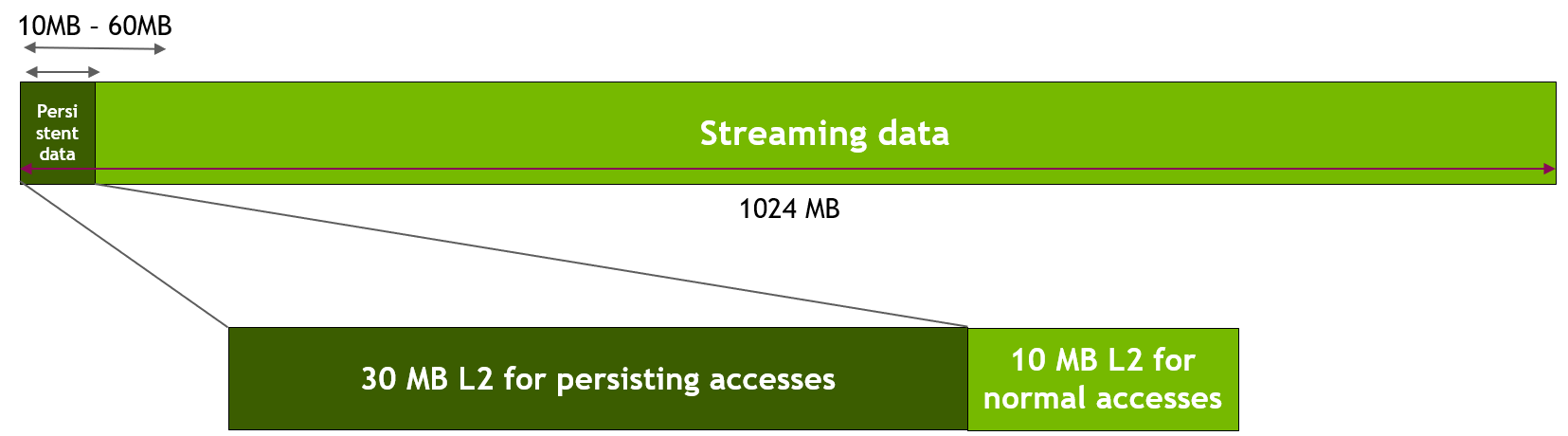

图8：在滑动窗口试验中将持久化数据访问映射到L2的预留部分 图 8：在滑动窗口试验中将持久化数据访问映射到 L2 的预留部分

下面是上述 benchmark 代码的实现：

__global__ void Kernel(int* data_persistent, int* data_Streaming, int dataSize,
                       int freqSize) {
  int tid = BlockIdx.x * BlockDim.x + threadIdx.x;

  /*Each CUDA thread accesses one element in the persistent data section
    and one element in the Streaming data section.
    Because the size of the persistent Memory region (freqSize * sizeof(int)
    bytes) is much smaller than the size of the Streaming Memory region
    (dataSize * sizeof(int) bytes), data in the persistent region is accessed
    more frequently*/

  data_persistent[tid % freqSize] = 2 * data_persistent[tid % freqSize];
  data_Streaming[tid % dataSize] = 2 * data_Streaming[tid % dataSize];
}

Stream_attribute.accessPolicyWindow.base_ptr =
    reinterpret_cast<void*>(data_persistent);
Stream_attribute.accessPolicyWindow.num_bytes =
    freqSize *
    sizeof(int);  // Number of bytes for persisting accesses in range 10-60 MB
Stream_attribute.accessPolicyWindow.hitRatio =
    1.0;  // Hint for cache hit ratio. Fixed value 1.0

上述 Kernel 代码的性能如下图所示。当持久化数据区域的大小正好等于 L2 缓存的 30 MB 预留部分时，就可以观察到性能提升了 50%。然而，一旦持久化数据区域的大小超过了 L2 缓存的 30 MB 预留部分，就有出现因为抖动导致的 10%左右的性能下降。

图9：hit-ratio固定为1的滑动窗口benchmark的性能表现 图 9：hit-ratio 固定为 1 的滑动窗口 benchmark 的性能

为了更加优化性能，当持久化数据区域的大小超过 L2 缓存预留部分的大小时，我们把num_bytes和hitRatio的值做如下调整。

Stream_attribute.accessPolicyWindow.base_ptr =
    reinterpret_cast<void*>(data_persistent);
Stream_attribute.accessPolicyWindow.num_bytes = 20 * 1024 * 1024;  // 20 MB
Stream_attribute.accessPolicyWindow.hitRatio =
    (20 * 1024 * 1024) /
    ((float)freqSize *
     sizeof(int));  // Such that up to 20MB of data is resident.

我们把访问窗口中的num_bytes固定为 20 MB，然后调整hitRatio，使总的持久化数据的随机 20 MB 驻留在 L2 的预留部分。而剩余的持久化数据将使用流式访问。这样做可以减少抖动。结果如下图所示，无论持久化数据是否适合预留的 L2，我们都可以看到良好的性能表现。

图10：调整过hit-ratio的滑动窗口benchmark的性能表现 图 10：调整过 hit-ratio 的滑动窗口 benchmark 的性能表现

总结：通过调整hitRatio的值，可以优化持久化数据访问的性能，避免 L2 缓存的抖动。

10.2.3. 共享内存（Shared Memory）

由于共享内存是 On-Chip 的，因此相比于全局内存，共享内存有更高的带宽和更低的延迟，前提是线程之间没有 Bank Conflict。

Shared memory 是由程序员显式管理、每个 SM 独享的超高速片上存储，而 L2 cache 是全 GPU 共享、由硬件自动管理的大容量片上缓存。Shared memory比L2 cache快，且shared memory是SM独有的。每个SM还有L1缓存，和Shared memory一样，区别是系统自动管理，shared memory用户管理。Shared memory就是用户手动管理的L1缓存，所以肯定比L2快。

还是以3080为例，3080共有68个SM，每个SM有自己的L1和shared memory，大小都是100KB，68个SM的L1和shared memory大小总共为6MB，所有SM共享一个L2，大小为5MB，L2的最大预留是3MB，Global Memory 9.75GB。

10.2.3.1. 共享内存和 Meomry Banks

为了实现高带宽的并发访问，共享内存被划分成了多个大小相同的 Memory Bank，这些 Bank 可以被同时访问。因此，任何跨越 n 个不同 Bank 的 n 个地址的内存加载或者存储操作都可以同时进行，从而使得有效带宽是单个 Bank 的 n 倍。

然而，如果一个内存请求的多个地址映射到了同一个 Memory bank，这些访问仍将是串行的。硬件会把有 Bank 冲突的内存访问拆分成多个无冲突的独立请求，从而将有效带宽降低为拆分后的请求数量的倒数。唯一的例外是当一个 Warp 中的多个线程访问同一个共享内存地址时，会触发广播机制。在这种情况下，来自不同 Bank 的多个广播会被合并为从请求的共享内存位置到线程的单次多播。

为了最小化 Bank 冲突，理解内存地址如何映射到 Bank 以及如何优化调度内存请求非常重要。

在计算能力大于等于 5.x 的设备上，每一个 Bank 在每个时钟周期的带宽为 32 bit，连续的 32 bit 字被分配到连续的 Bank 中。Warp 中有 32 个线程，bank 的数量也是 32 个，因此，Warp 中的任何线程之间都可能发生 Bank 冲突。

共享内存被分为32个memory bank和线程束里面有32个线程，正好可以一一对应上。所以利用这个硬件特性，可以让线程束内的每一个线程，在同一个周期内，访问独立地址，能够极大提高访存效率。前提是不发生bank conflict。 至于时钟周期就是，每个bank每个时钟周期最多可以并行传输32bit（4字节），如果没有memory conflict的话，一个时钟周期内，一个warp里面的线程可以最多可以完成32笔访存。 所以什么是memory conflict呢？假设shared memory是一个int的数组shmem[32]，每个shmem[i]占4字节，每个shmem[i]会映射到第i个bank。如果线程束里面每个线程分别访问shmem[threadIdx.x]，那么每个线程会落到不同的bank，不会冲突，带宽最大。如果变成线程访问shmem[threadIdx.x % 4]，就会产生bank conflict，此时每8个线程访问同一个bank，bank内部串行，并行度下降，效率降低。

10.2.3.2. 矩阵乘法（$C=AB$）中的共享内存

共享内存使得 Block 中的线程可以共享数据。当 Block 中的多个线程使用来自全局内存中的相同数据时，共享内存可以用于从全局内存中仅访问一次数据。共享内存还可以通过以合并访问的模式从全局内存加载和存储数据，然后在共享内存中重新排序，来避免非合并的内存访问。除了 Bank 冲突外，Warp 中的线程在共享内存从的非顺序或未对齐访问不会带来性能上的损失。

  1. 可以把共享内存相当于SM里面用户管理的缓存。
  2. 每个block只能分配得到一个SM，block里面的所有线程都可以使用SM的共享内存。
  3. 在计算能力9.0以上以及新架构上，引入了cluster，就是把几个block组成一个cluster，每个cluster被分配到同一个GPC（Graphics Processing Cluster）。在cluster内部，不同block线程的通过专门接口访问cluster的分布式共享内存，即访问所有block的共享内存。

下面通过矩阵乘法$C=AB$来展示共享内存的使用，其中$A$的维度是$M \times w$（行$\times$列），$B$的维度是$w \times N$，$C$的维度是$M \times N$。其中，$w$的值是 32，$M$和$N$都是 32 的倍数，因为每个 Warp 中有 32 个线程，这样可以保证例子中的 Kernel 足够简单。

这种问题的自然分解方式是采用$w \times w$的线程块和tile（分块）尺寸。这样从$w\times w$的 Block 的角度来看，这个这个问题就会被简化为一个列矩阵$A$和一个行矩阵$B$的乘法（$M$和$N$是$w$的倍数），而$C$是它们的外积。如图 11 所示。而完成整个计算任务，则需要$(N/w) \times (M/w)$个 Block，即 Grid 的大小是$(N/w) \times (M/w)$，其中每一个block计算矩阵$C$中的不同分块tile。（列矩阵$A$相当于有$M/w$个元素，行矩阵$B$相当于有$N/w$个元素，分别两两计算，需要$(N/w) \times (M/w)$次，所以需要这么多个block，因此grid的大小也是这个。

图11：块列矩阵$A$乘以块行矩阵$B$，结果是矩阵$C$ 图 11：块列矩阵$A$乘以块行矩阵$B$，结果是矩阵$C$

为此，simpleMultiplyKernel 的实现如下：

未优化的矩阵乘法
__global__ void simpleMultiply(float* a, float* b, float* c, int N) {
  int row = BlockIdx.y * BlockDim.y + threadIdx.y;
  int col = BlockIdx.x * BlockDim.x + threadIdx.x;
  float sum = 0.0f;
  for (int i = 0; i < TILE_DIM; i++) {
    sum += a[row * TILE_DIM + i] * b[i * N + col];
  }
  c[row * N + col] = sum;
}

上述代码中，a、b 和 c 分别指向矩阵$A$、$B$和$C$的全局内存指针。BlockDim.x、BlockDim.y和TILE_DIM都等于$w$。$w\times w$的 Block 中每个线程计算$C$中一个子矩阵中的一个元素。row和col是由特定线程计算的$C$中元素的行和列。for循环遍历i，将$A$的一行与$B$的一列相乘，然后将结果写入$C$。

上面示例的代码有点问题，应该是sum += a[row * A_Cols + i] * b[i * B_Cols + col];。只不过在这个例子里面 A 的列数恰好就是TILE_DIM，所以没有问题。

“子矩阵”原文是“tile”，直译是“瓦片”。矩阵就好比房顶，被一片片瓦片覆盖，相当于矩阵被分割成了很多小块，每一块就是一个“tile”。我忘了线性代数里面有没有这个概念了，就先叫分块或者子矩阵吧。

这个 Kernel 在 NVIDIA Tesla V100 上的有效带宽是 119.9 GB/s。为了分析性能，我们必须知道在for循环里面 Warp 如何访问全局内存。每一个 Warp 各自计算$C$中子矩阵的一行，而这需要访问$A$子矩阵的一行和$B$的整个子矩阵。图 12 展示了需要访问的数据。

图12：计算子矩阵的一行。使用$A$的一行和$B$的整个子矩阵计算$C$中子矩阵的一行 图 12：计算子矩阵的一行。使用$A$的一行和$B$的整个子矩阵计算$C$中子矩阵的一行

对于for循环的每一次迭代$i$，Warp 中的线程会读取$B$子矩阵中的一行，这种访问方式在所有的计算能力下都是顺序且合并的。

然而，对于每次迭代$i$，Warp 中的线程会从全局内存中读取矩阵$A$的同样的值，这是因为索引row * TILE_DIM + i对于 Warp 中的所有线程来说是相同的（i从 0 取到 31，而事务一次访问 32 字节，所以对于矩阵$A$来说，无论i取什么值，访问的内存都是一样的。且本例为了简单，矩阵$A$、$B$的维度都是 32 的倍数，所以可以假定所有数据都是 32 字节对齐的3）。尽管这种访问在计算能力 2.0 或者更高的设备上仅需要一次事务，但事务中存在带宽浪费，因为在 32 字节缓存行中的 8 个字中，仅使用了 1 个 4 字节字（对于每次迭代$i$，只计算一次，也就是只使用读取到的$A$的第row行数据中的第i个）。

为了避免这种浪费，我们可以在循环后续的迭代中重复使用这一 32 字节缓存行，并最终使用其中的全部数据。然而，一般情况下，当许多 Warp 在同一 Multiprocessor 上同时执行时，缓存行可能会在循环的第$i$和$i+1$之间被换出缓存。因此在第$i+1$次迭代中，Warp 中的线程就会因为缓存未命中而不得不重新访问全局内存，结果还是浪费了带宽。

解决的办法就是共享内存。手动把数据读取到片上的Shared Memory进行管理。

使用共享内存提高矩阵乘法中加载全局内存的效率
__global__ void coalescedMultiply(float* a, float* b, float* c, int N) {
  __shared__ float aTile[TILE_DIM][TILE_DIM];

  int row = BlockIdx.y * BlockDim.y + threadIdx.y;
  int col = BlockIdx.x * BlockDim.x + threadIdx.x;
  float sum = 0.0f;
  aTile[threadIdx.y][threadIdx.x] = a[row * TILE_DIM + threadIdx.x];
  __syncWarp();
  for (int i = 0; i < TILE_DIM; i++) {
    sum += aTile[threadIdx.y][i] * b[i * N + col];
  }
  c[row * N + col] = sum;
}

在上述代码中，矩阵$A$中的每一个元素只从全局内存中读取一次，并以一种完全合并的方式（没有带宽浪费）加载到共享内存中。在for循环的每次迭代中，共享内存中的值可以通过广播的方式共享给 Warp 中的每一个线程。

使用__syncWarp()同步屏蔽（Barrier）调用，因为只有 Warp 内写入数据到共享内存中的线程才会读取这些数据。在 NVIDIA Tesla V100 上，这个 Kernel 的有效带宽为 144 GB/s。

  1. __syncWarp() 用于同步一个 Warp 中的线程，它可以保证一个 Warp 中的线程都执行完__syncWarp()前面的操作，即在 Warp 中所有的线程都到达__syncWarp()之前，已经到达的线程会被阻塞。在所有的线程都到达__syncWarp()之后，所有的线程才会继续执行后面的代码。线程集结点，集解之后，发起冲锋。
  2. 而__syncthreads()会同步 Block 中的所有线程，作用范围更大，开销也更大。两者使用时都需要注意，不要把它们放到分支语句中，否则会导致死锁。

这说明当硬件 L1 缓存的替换策略与应用的需求不匹配，或者 L1 缓存未用于从全局内存读取时，共享内存可以作为“用户管理的缓存”来提高性能。

我们假设上述代码的上下文中，Block 大小是 32 * 32，那么aTile实际上缓存的就是一个 Block 的线程会访问的矩阵$A$的元素。threadIdx.y和threadIdx.x分别代表在 Block 中 Thread 的纵横坐标，row *TILE_DIM + threadIdx.x即该线程需要读取的矩阵$A$的元素的全局内存地址。有了这些信息之后，就可以把 Thread 要读取的数据提前读取到共享内存当中了。

而__syncWarp()的作用范围只是 Warp，Block 的大小是 32 * 32，而一个 Warp 中有 32 个线程，因此，一旦 Warp 中的所有线程在共享内存中准备好了资源，它们就可以进行对应部分的计算。问题，一个 Warp 中的线程是否对应 Block 中的一行呢？

更深入的优化是把矩阵$B$的子矩阵也用共享内存缓存起来。

通过将额外数据读入共享内存进行改进
__global__ void sharedABMultiply(float* a, float* b, float* c, int N) {
  __shared__ float aTile[TILE_DIM][TILE_DIM], bTile[TILE_DIM][TILE_DIM];
  int row = blockIdx.y * blockDim.y + threadIdx.y;
  int col = blockIdx.x * blockDim.x + threadIdx.x;
  float sum = 0.0f;
  aTile[threadIdx.y][threadIdx.x] = a[row * TILE_DIM + threadIdx.x];
  bTile[threadIdx.y][threadIdx.x] = b[threadIdx.y * N + col];
  __syncthreads();
  for (int i = 0; i < TILE_DIM; i++) {
    sum += aTile[threadIdx.y][i] * bTile[i][threadIdx.x];
  }
  c[row * N + col] = sum;
}

这样做，$A$只需要读取$B_ cols / TILE_ DIM$次全局内存访问，而不是$B_ cols$次。$B$只需要读取$A_ rows / TILE_ DIM$次全局内存，而不是$A_ rows$次。

有一点不同，这里使用的是__syncthreads()，而不是__syncWarp()。这是因为在计算$C$的时候，会用到$B$的整个子矩阵，也就是说，一个 Warp 的线程会从共享内存中读取由不同的 Warp 写入的数据。因此需要使用__syncthreads()来同步 Block 中的所有线程。下面是 3 种矩阵乘法的性能对比：

OptimizationNVIDIA Tesla V100NVIDIA 3080 （自测）
No optimization119.9 GB/s
Coalesced using shared memory to store a tile of A144.4 GB/s77.4 GB/s
Using shared memory to eliminate redundant reads of a tile of B195.5 GB/s
10.2.3.3. 矩阵乘法（$C=AA^T$）中的共享内存

另一个可以是说明全局内存的跨步访问和共享内存的 Bank 冲突的例子是用$A$的转置替换$B$得到的矩阵乘法$C=AA^T$。

未优化的全局内存跨步访问方式
__global__ void simpleMultiply(float *a, float *c, int M)
{
    int row = blockIdx.y * blockDim.y + threadIdx.y;
    int col = blockIdx.x * blockDim.x + threadIdx.x;
    float sum = 0.0f;
    for (int i = 0; i < TILE_DIM; i++) {
        sum += a[row*TILE_DIM+i] * a[col*TILE_DIM+i];
    }
    c[row*M+col] = sum;
}

在这个转置的例子中，每一次迭代i，a[col * TILE_DIM + i]中的col表示$A^T$连续的列，因此，col * TILE_DIM表示以步长TILE_DIM访问全局内存，导致带宽的浪费。

  1. 默认情况下缓存在 L1 和 L2 中，计算能力为 5.x 的设备除外；计算能力为 5.x 的设备仅在 L2 中缓存本地。 ↩︎

  2. 默认情况下，在计算能力为 6.0 和 7.x 的设备上缓存在 L1 和 L2 中；默认情况下，在计算能力较低的设备上，仅在 L2 中缓存，尽管有些设备也允许通过编译标志选择加入 L1 中的缓存。 ↩︎

  3. 但例子中不是 float 么？ ↩︎
